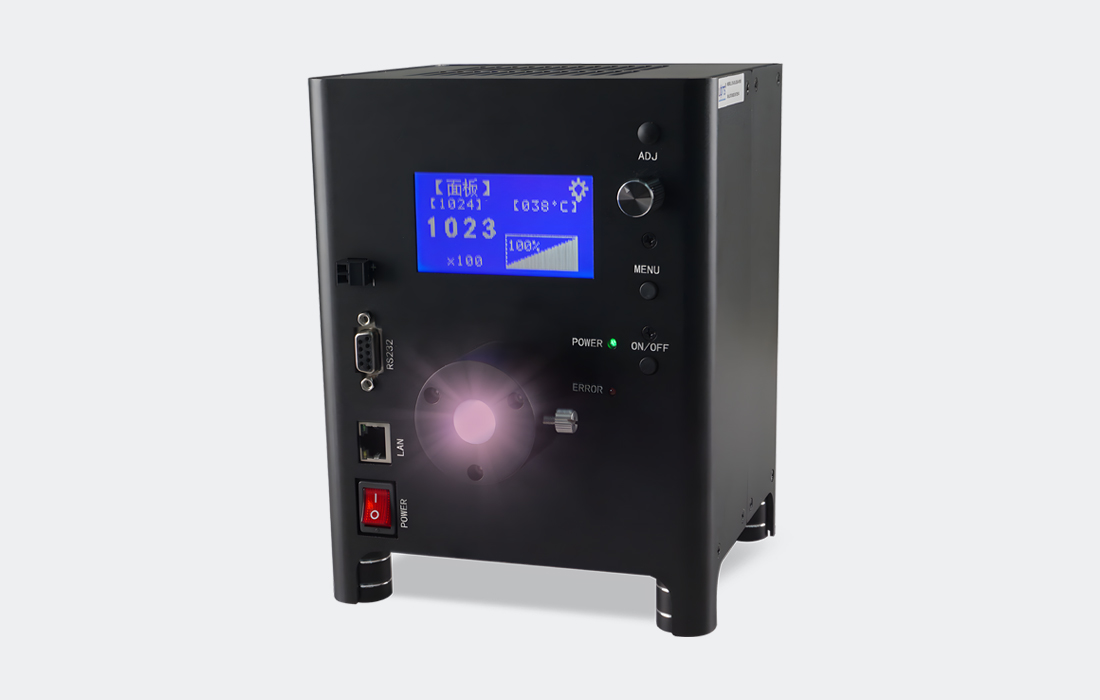

LED光源標準可見光波段范圍大約是380nm-780nm，但是有些材料的指紋光學信息位于900nm-2500nm的短波紅外光范圍(SWIR, short-wave infrared)。在精密檢測領域，傳統鹵素光源因高溫、壽命短等局限性，已難以滿足現代工業對無損檢測的嚴苛要求。我司在原短波紅外燈箱基礎上，推出亮度提升1倍、性能更佳的新款短波紅外光纖光源，以LED技術為核心，實現了檢測光源的全面升級。
產品特點
◆最適合替換鹵素光源
◆標配810nm-1650nm的9個波長
◆用于外觀檢查和內部檢查的紅外光纖光源
◆使用LED光源，有助于長期使用、減少對照射物的熱損傷
行業應用
1.食品篩選分揀
2.填充物的狀況識別
3.半導體晶圓與芯片裂紋雜質檢測
4.微光夜視，觀察到夜晚中的物體

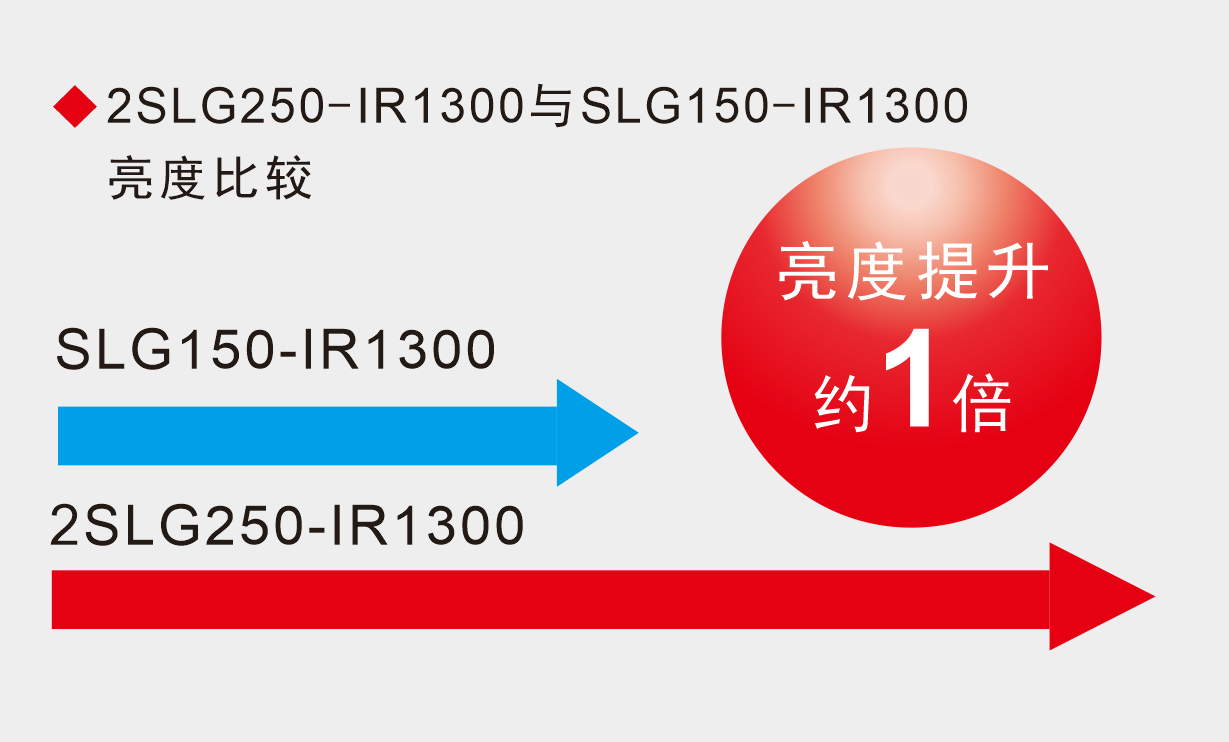

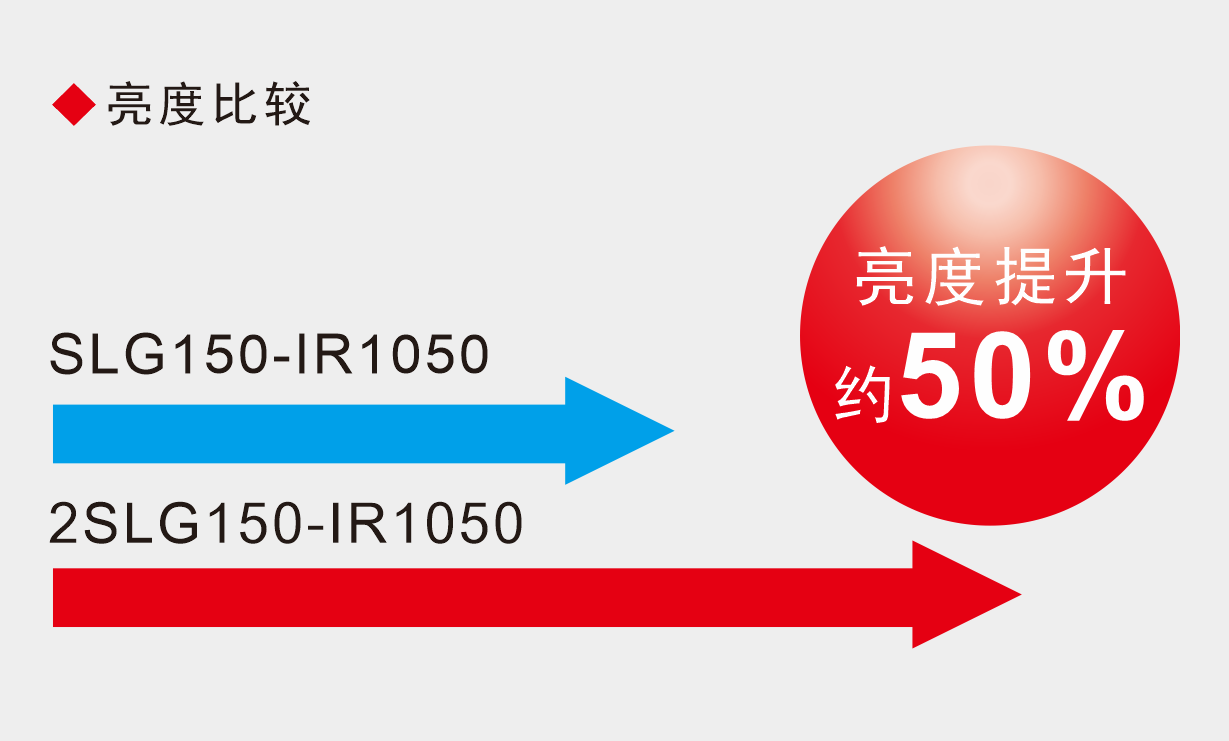

亮度對比圖

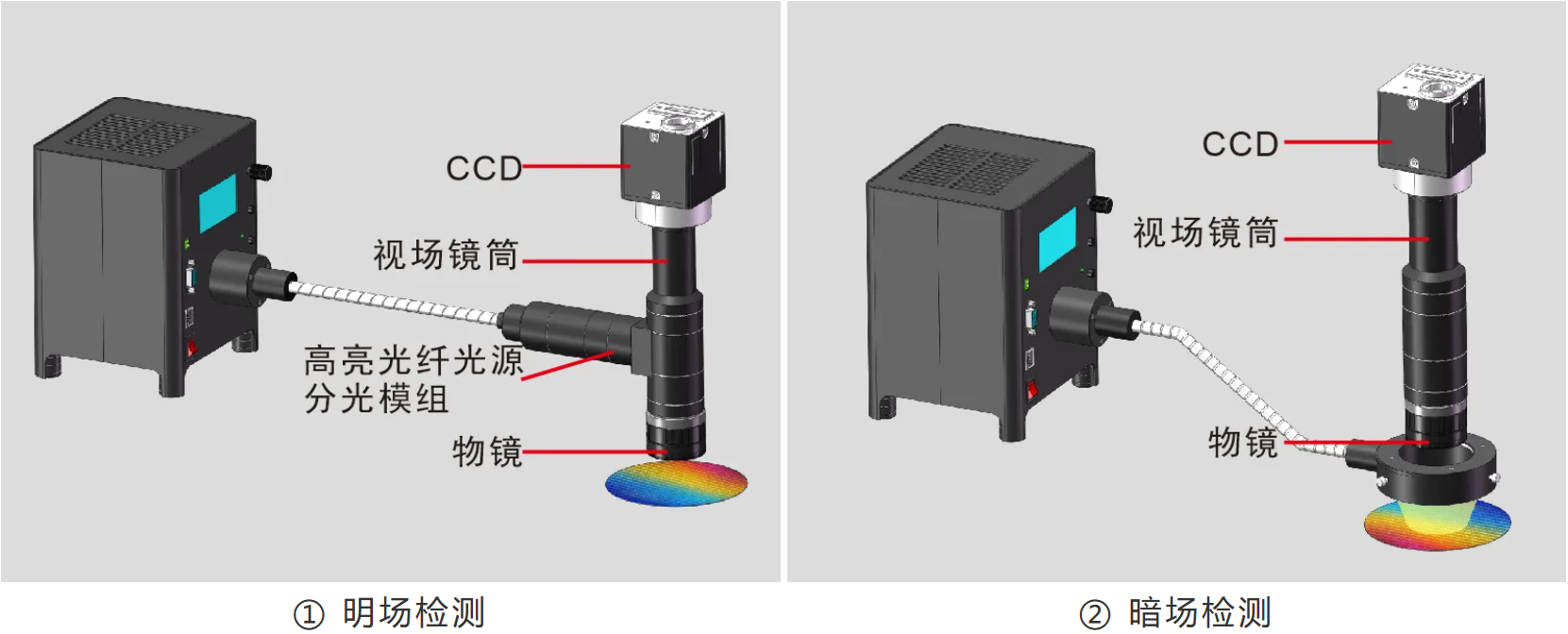

顯微模組晶圓應用示意圖

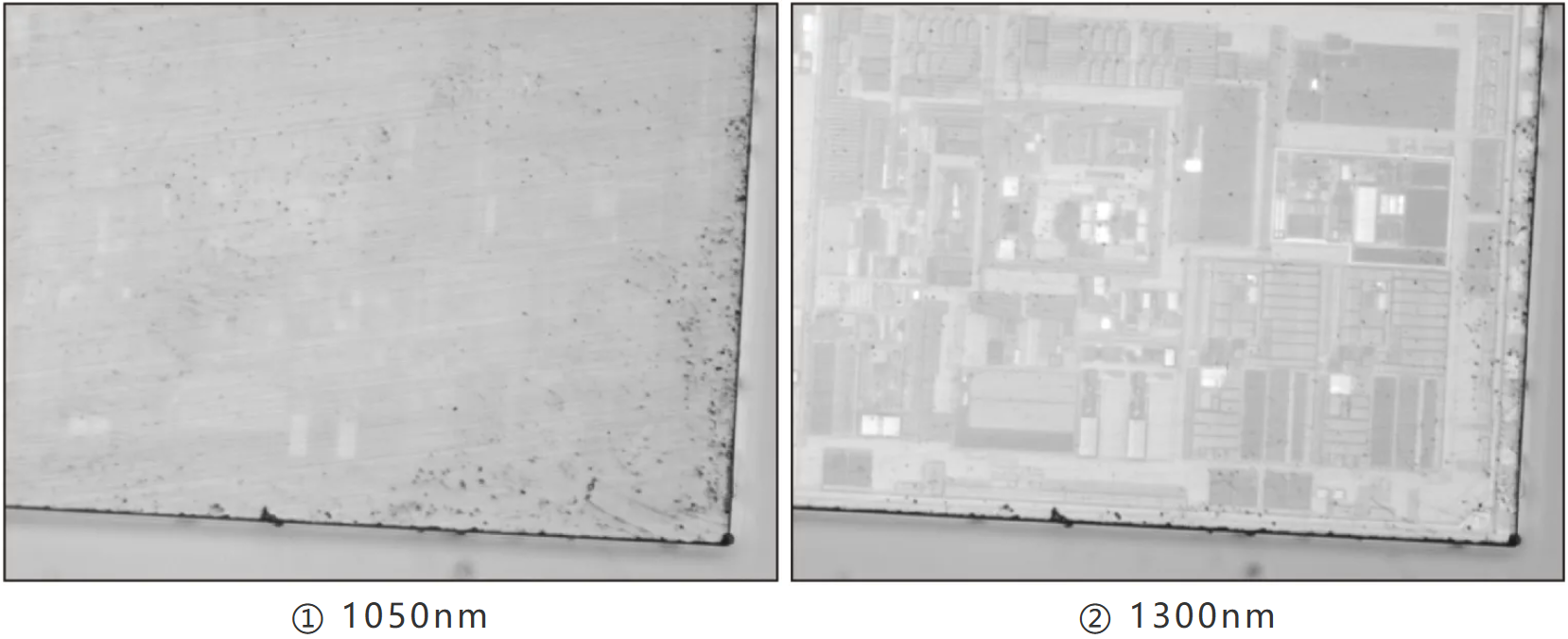

成像實例：芯片隱形線路檢測
不同的短波紅外光源對產品特征穿透性有差異，更長波段的穿透性會更強，能夠呈現更多內部特征。

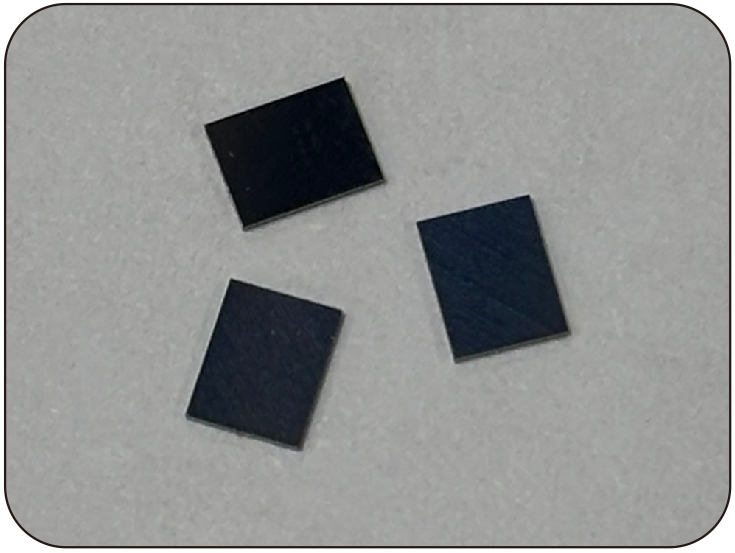

芯片實物圖

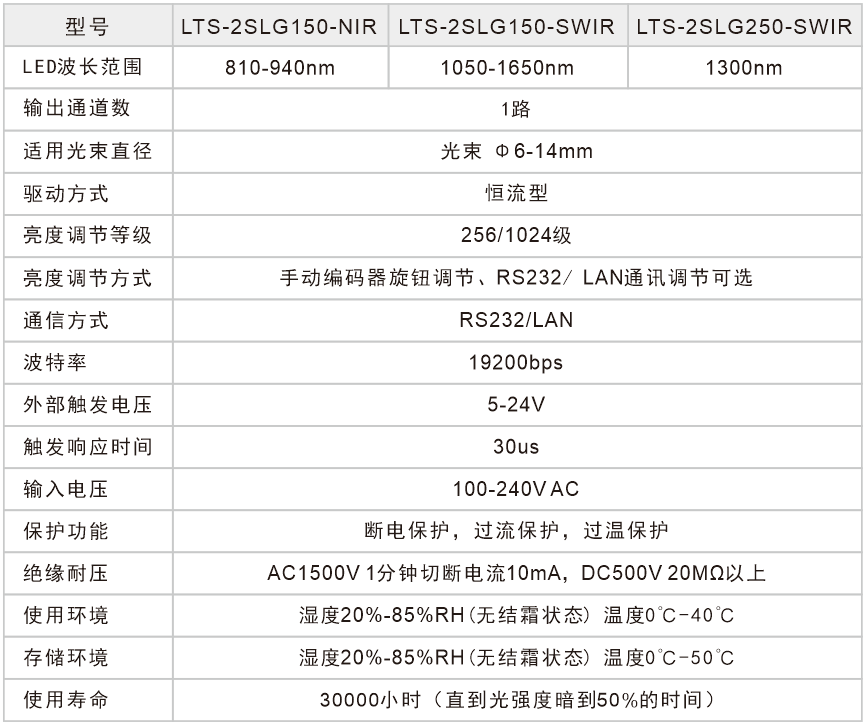

光源參數

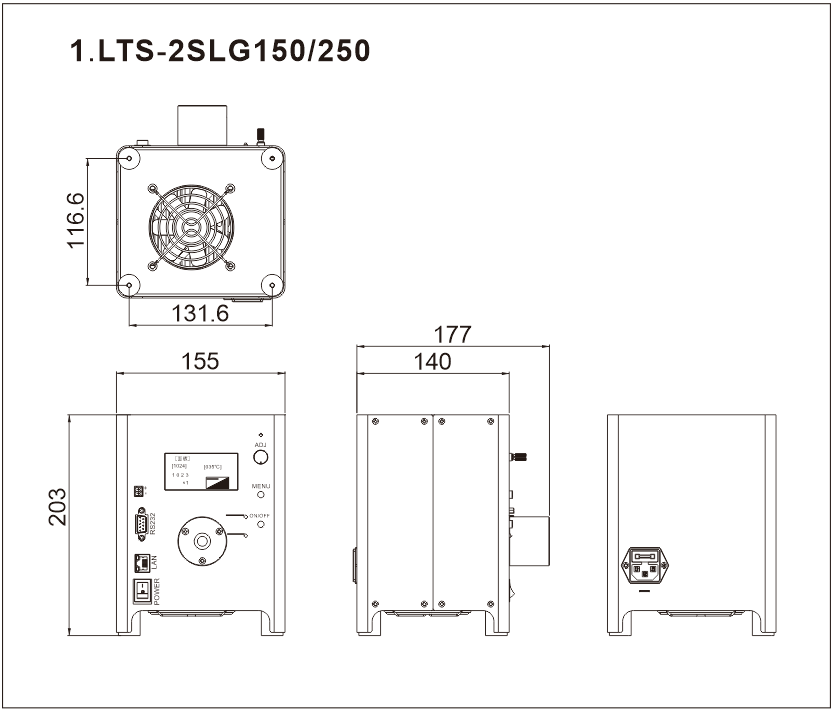

外形尺寸
感謝您的觀看，我們下期再會。
